Διακοπτης Both

Σημερα θα σας δειξω τον διακοπτη both και τις παραλλαγες του.

Πως λειτουργει λοιπον ενας τετοιος διακοπτης?

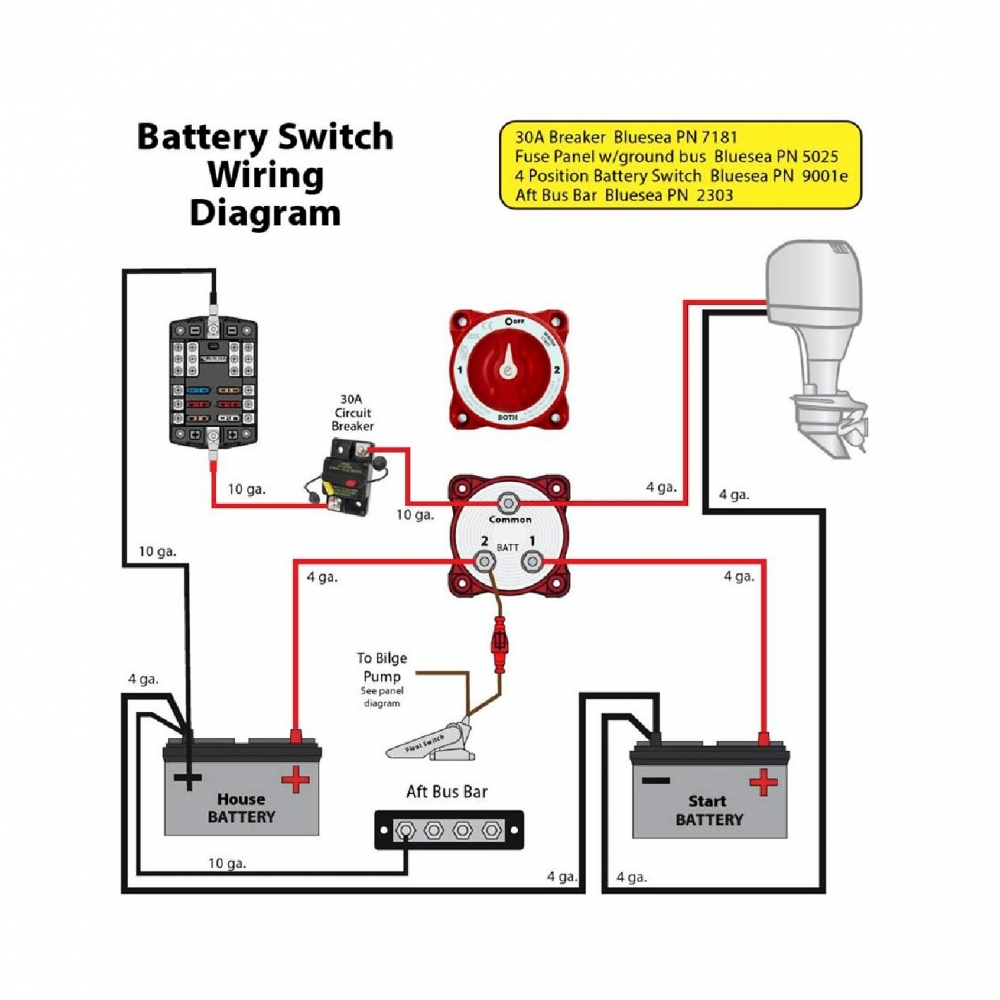

Ας παρουμε για παραδειγμα την πιο απλη ισως διαταξη που ειναι ενα μοτερ και δυο μπαταριες.

Ο διακοπτης both εχει τις παρακατω θεσεις:

1) Off προφανως δεν επιτρεπει ρευμα να παει ουτε στο μοτερ ουτε στις υπολοιπες καταναλωσεις μας
2) Θεση 1. Εδω βαζει στο κυκλωμα μας την μπαταρια νουμερο 1 και διανεμει την ταση της μεσω της επαφης common και στην μηχανη και στις καταναλωσεις DC, ενω η μπαταρια νουμερο 2 μενει εκτος κυκλωματος.
3) Θεση 2. Εδω βαζει στο κυκλωμα μας την μπαταρια νουμερο 2 και διανεμει την ταση της μεσω της επαφης common και στην μηχανη και στις καταναλωσεις DC, ενω η μπαταρια νουμερο 1 μενει εκτος κυκλωματος.
4) θεση Both ή 1+2, Εδω παραλληλιζει τις μπαταριες 1 και 2 ωστε να εχουμε ναι μεν 12 volt αλλα διπλασιο (αναλογα την φορτιση που εχουν οι μπαταριες) ρευμα. Αυτο μας λυνει τα χερια στην περιπτωση που ειτε με την μπαταρια νουμερο 1 ειτε με την μπαταρια νουμερο 2 δεν ειμαστε σε θεση να εκκινησουμε το μοτερ μας.

ΠΡΟΣΟΧΗ αν αφησουμε τον διακοτη both στην θεση both ή 1+2 με ανοιχτες τις καταναλωσεις DC θα βρεθουμε ΚΑΙ με τις 2 μπαταριες τελειωμενες.

Αρα καλα θα κανουμε με διακοπτη τετοιου ειδους να σημειωνουμε την θεση του διακοπτη που εχουμε συνδεση την μπαταρια υπηρεσιας ωστε να ξερουμε παντα οτι η μπαταρια της εκκινησης του μοτερ ειναι εκτος κυκλωματος καταναλωσεων DC.
